Tuangan ketepatan, juga dikenali sebagai tuangan pelaburan, ialah proses pembuatan yang menghasilkan bahagian berbentuk hampir bersih dengan ketepatan dimensi tinggi dan kemasan permukaan yang sangat baik. Sebagai pembekal tuangan ketepatan, memahami julat toleransi untuk bahagian tuangan ketepatan adalah penting untuk memastikan kualiti dan kefungsian produk akhir. Dalam catatan blog ini, saya akan menyelidiki konsep toleransi dalam tuangan ketepatan, faktor yang mempengaruhi toleransi, julat toleransi biasa dan cara kami, sebagai pembekal, menguruskan toleransi ini untuk memenuhi keperluan pelanggan kami.
Memahami Toleransi dalam Tuangan Ketepatan
Toleransi dalam tuangan ketepatan merujuk kepada variasi yang dibenarkan dalam dimensi bahagian tuang daripada nilai nominalnya yang ditentukan. Ia merupakan aspek kritikal dalam proses pembuatan kerana penyimpangan kecil pun boleh menjejaskan kesesuaian, prestasi dan kefungsian bahagian tersebut. Sebagai contoh, dalam aplikasi aeroangkasa, sisihan toleransi yang kecil dalam bilah turbin boleh membawa kepada prestasi enjin yang tidak cekap atau bahkan kegagalan bencana.
Toleransi biasanya dinyatakan dalam lukisan kejuruteraan menggunakan nilai tambah dan tolak (cth, ±0.05 mm). Ini menunjukkan julat yang boleh diterima di mana dimensi sebenar bahagian boleh berbeza daripada dimensi nominal. Toleransi yang lebih ketat (nilai ± yang lebih kecil) bermakna ketepatan yang lebih tinggi dan biasanya memerlukan teknik pembuatan yang lebih maju dan langkah kawalan kualiti yang lebih ketat.
Faktor-faktor yang Mempengaruhi Toleransi dalam Tuangan Ketepatan
Beberapa faktor boleh mempengaruhi julat toleransi yang boleh dicapai dalam tuangan ketepatan. Memahami faktor ini adalah penting untuk meramal dan mengawal ketepatan dimensi bahagian tuang dengan tepat.
1. Membuat Corak dan Acuan
Corak yang digunakan dalam tuangan ketepatan adalah replika bahagian akhir. Sebarang ketidaktepatan dalam corak, seperti pengecutan semasa penghasilan corak atau ketidakteraturan permukaan, boleh dipindahkan ke bahagian tuangan akhir. Begitu juga, kualiti acuan, termasuk sifat bahan dan proses pengacuan, boleh menjejaskan ketepatan dimensi tuangan. Sebagai contoh, jika bahan acuan mempunyai pekali pengembangan haba yang tinggi, ia boleh menyebabkan acuan mengembang dan mengecut semasa proses pemutus, yang membawa kepada variasi dimensi pada bahagian tersebut.
2. Pengecutan Logam
Semasa proses pemejalan, logam mengecut apabila ia sejuk dari keadaan cair kepada keadaan pepejal. Jumlah pengecutan bergantung pada jenis logam dan komposisi aloinya. Logam yang berbeza mempunyai kadar pengecutan yang berbeza, yang boleh berkisar dari beberapa persepuluh peratus hingga beberapa peratus. Sebagai contoh, keluli biasanya mempunyai kadar pengecutan sekitar 1.5 - 2.0%, manakala aloi aluminium mungkin mempunyai kadar pengecutan 1.0 - 1.5%. Pengecutan ini mesti diberi pampasan dalam reka bentuk corak untuk mencapai dimensi akhir bahagian tuangan yang dikehendaki.
3. Pembolehubah Proses Pemutus
Proses pemutus itu sendiri boleh memperkenalkan variasi dimensi. Pembolehubah seperti suhu menuang, kelajuan menuang, dan kadar penyejukan boleh menjejaskan tingkah laku pemejalan logam dan, akibatnya, dimensi akhir bahagian tersebut. Sebagai contoh, suhu penuangan yang lebih tinggi boleh membawa kepada pemejalan yang lebih cepat dan pengecutan yang berpotensi lebih besar, manakala kelajuan menuang yang lebih perlahan boleh menghasilkan penyejukan yang lebih seragam dan kawalan dimensi yang lebih baik.
4. Operasi Pasca Casting
Operasi pasca tuangan, seperti pemesinan, rawatan haba, dan kemasan permukaan, juga boleh menjejaskan ketepatan dimensi bahagian tersebut. Operasi pemesinan, khususnya, boleh mengeluarkan bahan daripada bahagian tuang, yang mesti dikawal dengan teliti untuk memastikan bahawa dimensi akhir berada dalam julat toleransi yang ditentukan. Rawatan haba boleh menyebabkan perubahan dimensi akibat pengembangan dan pengecutan haba, serta perubahan fasa dalam logam.
Julat Toleransi Biasa untuk Bahagian Tuangan Ketepatan
Julat toleransi untuk bahagian tuangan ketepatan boleh berbeza-beza bergantung pada faktor yang disebutkan di atas, serta keperluan khusus aplikasi. Walau bagaimanapun, beberapa garis panduan am boleh disediakan untuk pelbagai jenis proses tuangan ketepatan dan bahan.
1. Pemutus Pelaburan
Pemutus pelaburan mampu mencapai ketepatan dimensi yang agak tinggi. Untuk bahagian bersaiz kecil hingga sederhana, toleransi linear biasa boleh berjulat dari ±0.05 mm hingga ±0.25 mm untuk dimensi sehingga 50 mm. Untuk bahagian yang lebih besar, toleransi boleh meningkat kepada ±0.5 mm atau lebih, bergantung pada saiz dan kerumitan bahagian tersebut. Kemasan permukaan dalam tuangan pelaburan juga boleh menjadi sangat baik, dengan nilai Ra biasanya antara 1.6 hingga 6.3 μm.
2. Tuangan Keluli
Tuangan Keluliadalah aplikasi biasa tuangan ketepatan. Oleh kerana kadar pengecutan keluli yang agak tinggi, mencapai toleransi yang ketat boleh menjadi lebih mencabar. Walau bagaimanapun, dengan reka bentuk corak dan kawalan proses yang betul, toleransi linear ±0.1 mm hingga ±0.3 mm boleh dicapai untuk tuangan keluli bersaiz kecil hingga sederhana. Untuk tuangan keluli yang lebih besar, toleransi mungkin dalam julat ±0.5 mm hingga ±1.0 mm.

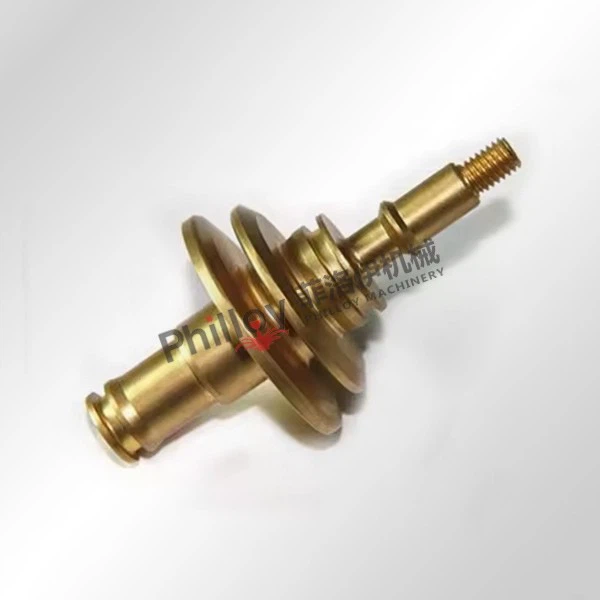

3. Pemutus Pelaburan Aloi Tembaga
Pemutus Pelaburan Aloi Tembagamenawarkan ketepatan dimensi yang baik dan rintangan kakisan yang sangat baik. Toleransi linear biasa untuk tuangan pelaburan aloi kuprum boleh berjulat dari ±0.05 mm hingga ±0.2 mm untuk bahagian kecil, dan sehingga ±0.5 mm untuk bahagian yang lebih besar. Kemasan permukaan tuangan aloi kuprum juga secara amnya sangat baik, dengan nilai Ra yang serupa dengan tuangan pelaburan secara umum.
Mengurus Toleransi sebagai Pembekal Casting Precision
Sebagai pembekal tuangan ketepatan, kami mengambil beberapa langkah untuk mengurus had terima dan memastikan kualiti bahagian tuang kami.
1. Reka Bentuk dan Pembuatan Corak Termaju
Kami menggunakan teknologi CAD/CAM terkini untuk mereka bentuk corak yang menyumbang kepada pengecutan logam dan faktor lain yang boleh menjejaskan ketepatan dimensi. Proses pembuatan corak kami sangat terkawal, dengan langkah kawalan kualiti yang ketat dilaksanakan untuk memastikan ketepatan corak.
2. Pengoptimuman Proses
Kami terus mengoptimumkan proses pemutus kami untuk meminimumkan variasi dimensi. Ini termasuk mengawal suhu penuangan, kelajuan dan kadar penyejukan dengan berhati-hati, serta menggunakan bahan acuan termaju dan teknik tuangan. Pasukan jurutera berpengalaman kami memantau proses pemutus dengan teliti untuk memastikan semua pembolehubah proses berada dalam julat yang ditentukan.
3. Kawalan Kualiti
Kawalan kualiti adalah bahagian penting dalam proses pembuatan kami. Kami menggunakan pelbagai teknik pemeriksaan, termasuk mesin pengukur koordinat (CMM), sistem pengukuran optikal dan pemeriksaan visual, untuk mengesahkan dimensi bahagian tuang. Pasukan kawalan kualiti kami menjalankan pemeriksaan pada pelbagai peringkat proses pembuatan, daripada pemeriksaan corak hingga pemeriksaan bahagian akhir, untuk memastikan semua bahagian memenuhi keperluan toleransi yang ditetapkan.
4. Kerjasama dengan Pelanggan
Kami bekerja rapat dengan pelanggan kami untuk memahami keperluan dan jangkaan khusus mereka. Dengan melibatkan pelanggan kami dalam proses reka bentuk dan pembangunan, kami boleh memastikan bahagian tuangan direka bentuk untuk memenuhi keperluan fungsian dan dimensinya. Kami juga menyediakan sokongan teknikal dan nasihat kepada pelanggan kami untuk membantu mereka mengoptimumkan reka bentuk mereka untuk tuangan ketepatan.
Kesimpulan
Memahami julat toleransi untuk bahagian tuangan ketepatan adalah penting untuk pembekal dan pelanggan tuangan ketepatan. Sebagai aTuangan Ketepatanpembekal, kami komited untuk menyediakan bahagian tuangan berkualiti tinggi dengan toleransi yang ketat. Dengan mempertimbangkan dengan teliti faktor yang mempengaruhi toleransi, mengoptimumkan proses pembuatan kami dan melaksanakan langkah kawalan kualiti yang ketat, kami boleh memastikan bahagian tuang kami memenuhi keperluan pelanggan kami yang paling mencabar.
Jika anda memerlukan bahagian tuangan ketepatan dan mempunyai keperluan toleransi khusus, kami menjemput anda untuk menghubungi kami untuk perbincangan terperinci. Pasukan pakar kami bersedia untuk bekerjasama dengan anda untuk membangunkan penyelesaian terbaik untuk aplikasi anda.
Rujukan
- Buku Panduan ASM, Jilid 15: Pemutus. ASM Antarabangsa.
- Teknologi Tuangan Ketepatan: Prinsip dan Aplikasi. Akhbar CRC.
- Tuangan Logam: Proses dan Reka Bentuk. McGraw - Bukit.
